Lumera-softwarebesturingselementen

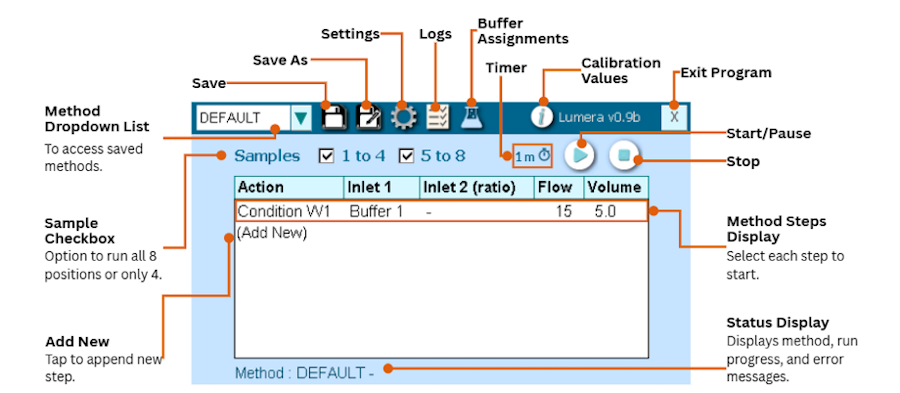

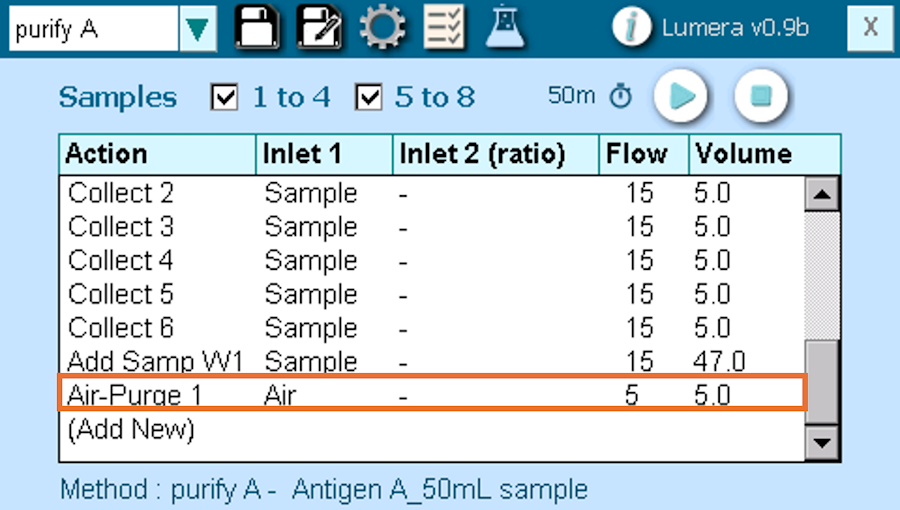

De Lumera heeft een eenvoudige touchscreen-interface waarop tot 100 methoden met elk 100 regels kunnen worden opgeslagen. De bedieningselementen zijn intuïtief ontworpen en gerangschikt zoals hieronder weergegeven:
Bepaalde actienamen bevatten codes die systeemdoelen vertegenwoordigen (Fractie, Afval, Doorstroming of Monster).
Code | Doel | Voorbeeld |
|---|---|---|
1, 2... 6 | Breuken van 1 tot en met 6 | Verzamel 1 |
W1 | Afvallijn | Conditie W1 |
w1 | Bovenste afvalleiding via V1 | Prime w1 |
F | Doorstroming | Voeg Samp F toe |
S | Steekproef | Luchtreiniging S |
Een nieuwe methode ontwikkelen
Tik op het pictogram 'Opslaan als'.

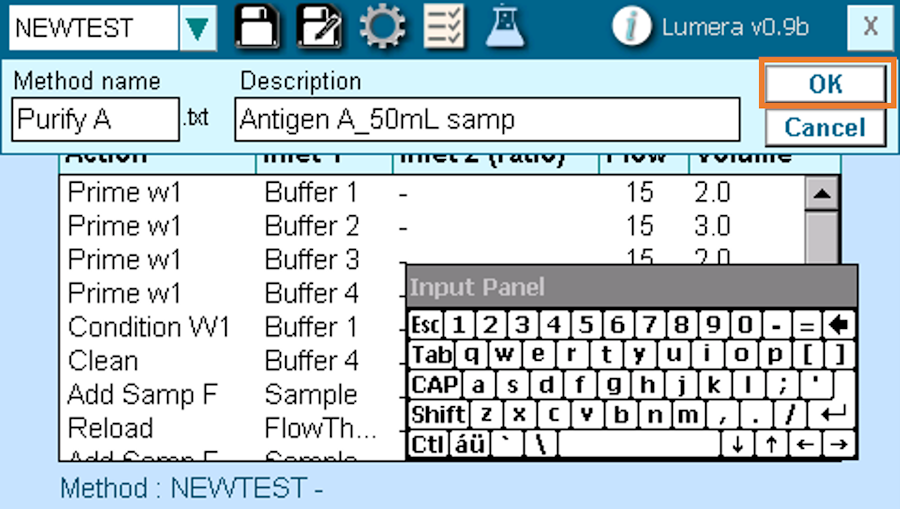

Voer de nieuwe methodenaam en -beschrijving in en tik op " OK ".
De nieuwe methode is nu klaar voor gebruik.
Verwijder stap

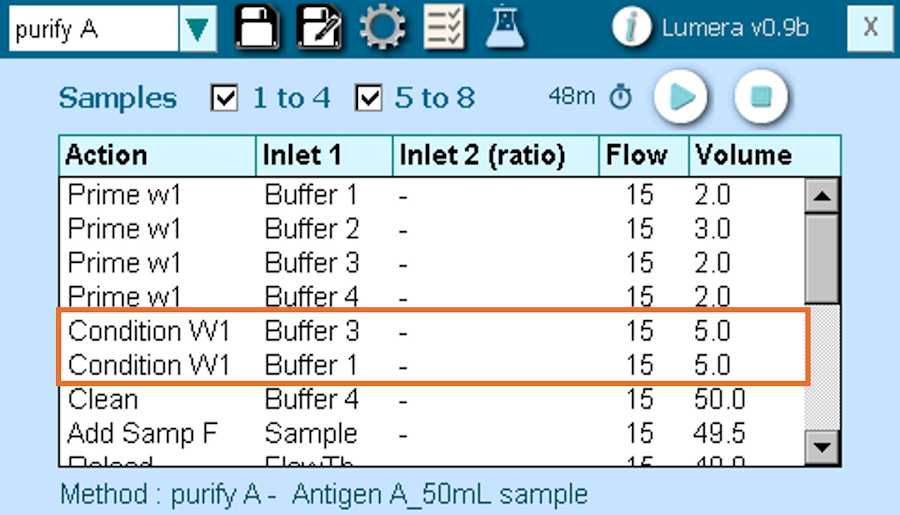

Selecteer de stap die u wilt verwijderen en tik op het rode " X "-pictogram.
Voeg stap in

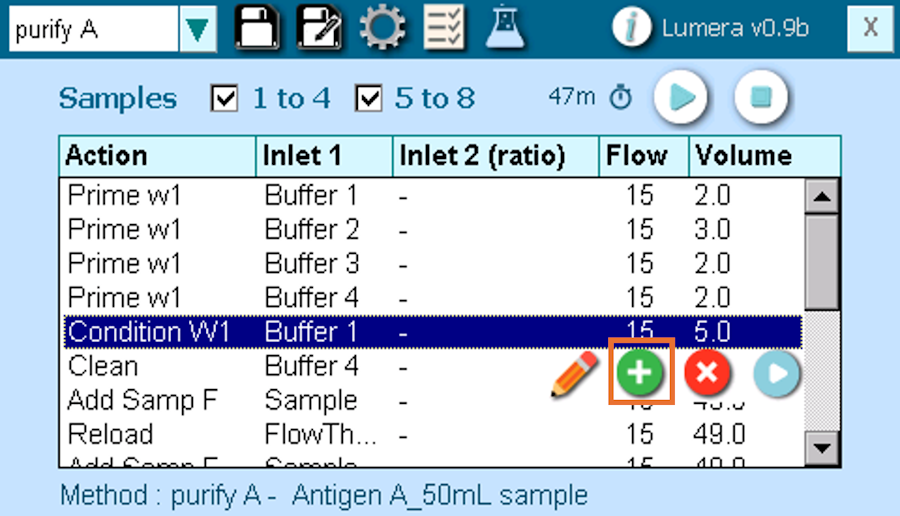

Selecteer hierboven de stap die u wilt invoegen en tik op het groene " + " pictogram.

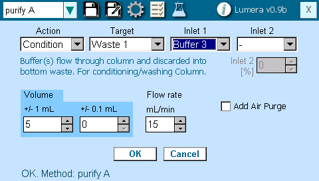

De pagina voor het bewerken van de methode wordt weergegeven. De waarden worden ingevuld op basis van de geselecteerde stap.

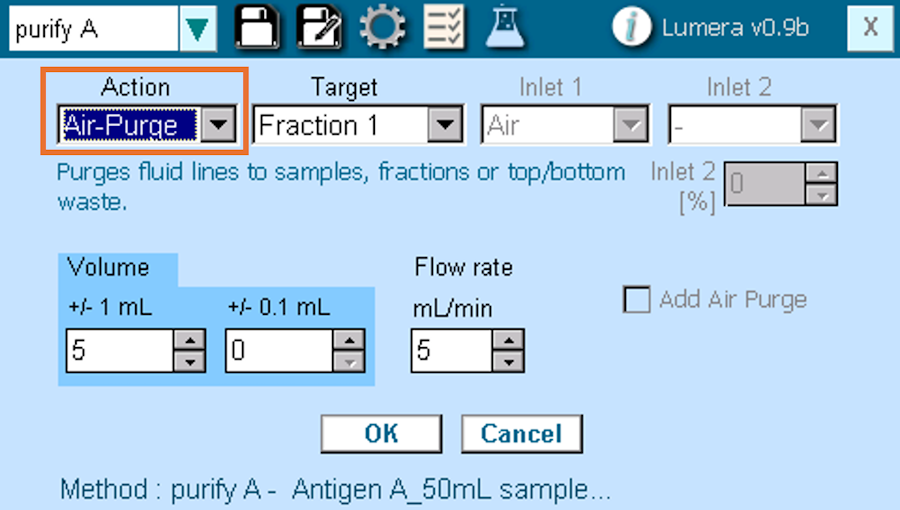

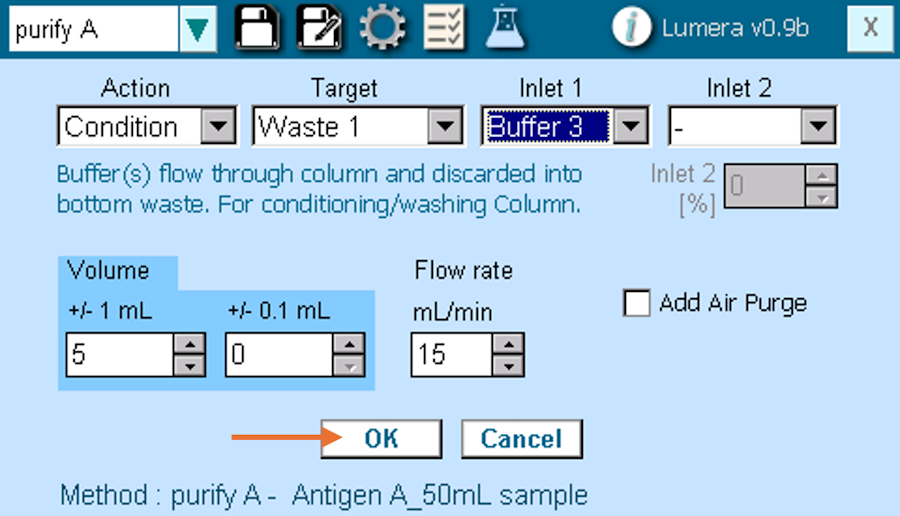

Kies de nieuwe actie en parameters en tik vervolgens op " OK ".
De nieuwe stap wordt nu ingevoegd vóór de eerder geselecteerde stap. Als " Luchtzuivering toevoegen " is geselecteerd, wordt een extra luchtzuiveringsstap toegevoegd.
Bestaande stap bewerken

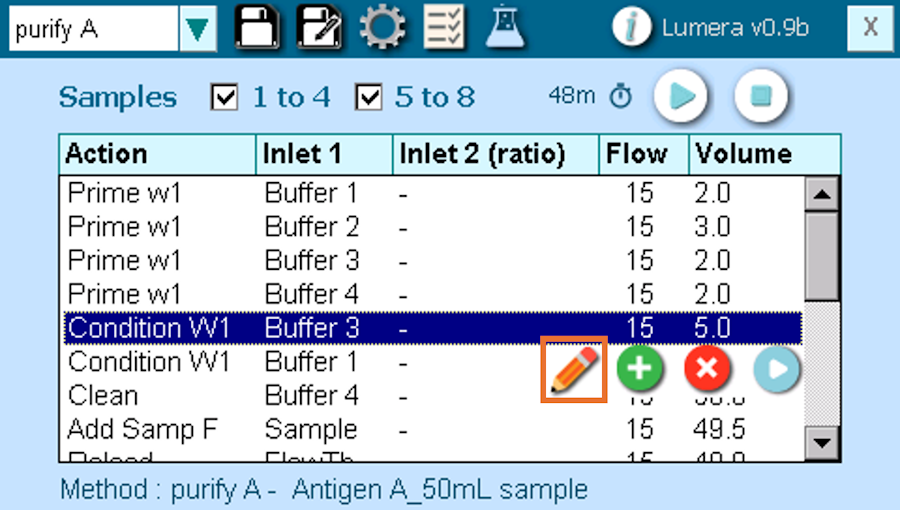

Selecteer de stap die u wilt bewerken en tik op het potloodpictogram .

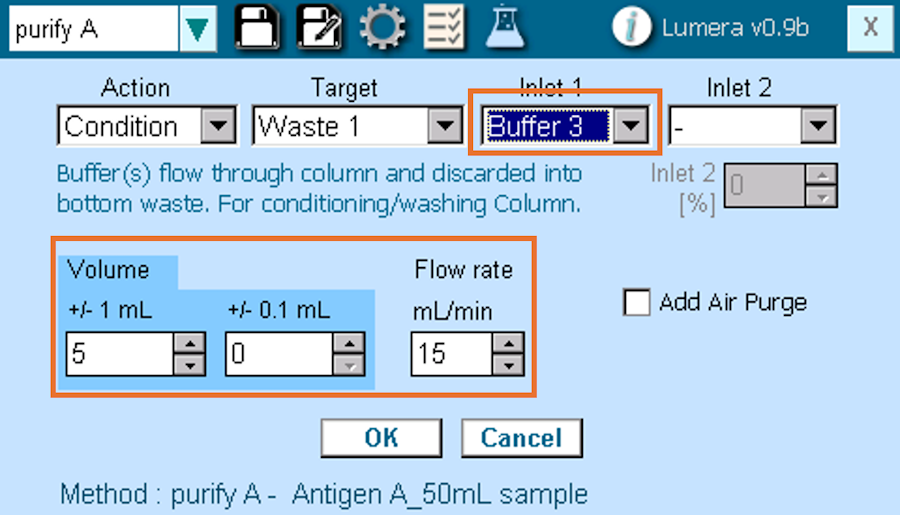

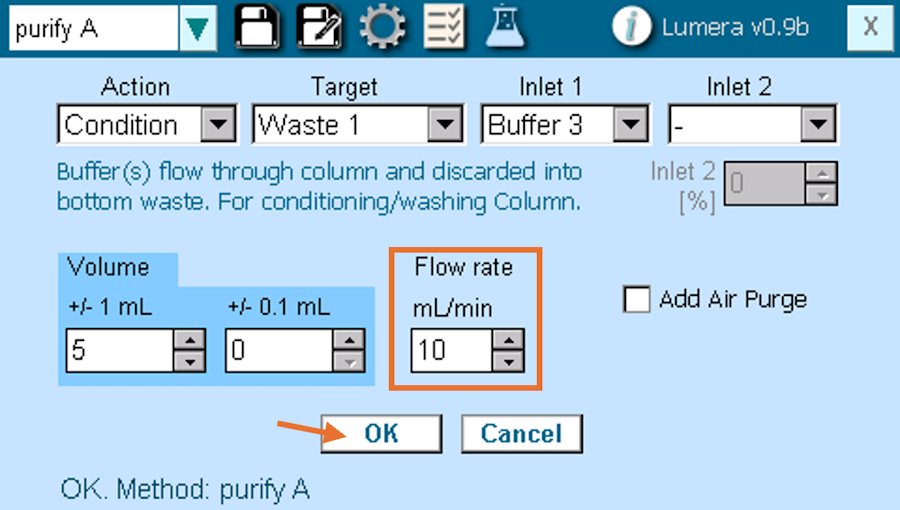

De pagina voor het bewerken van de methode wordt weergegeven. De waarden worden ingevuld op basis van de geselecteerde stap.

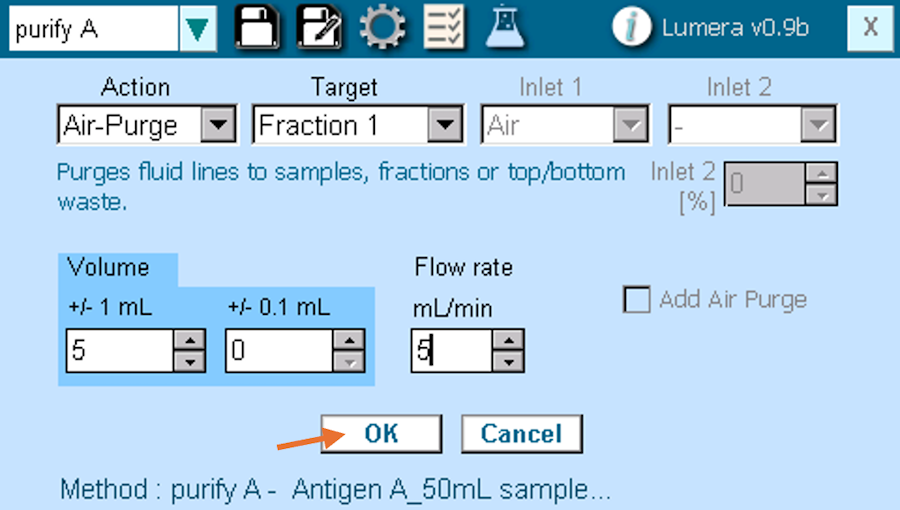

Bewerk de stapparameters en tik vervolgens op " OK ".

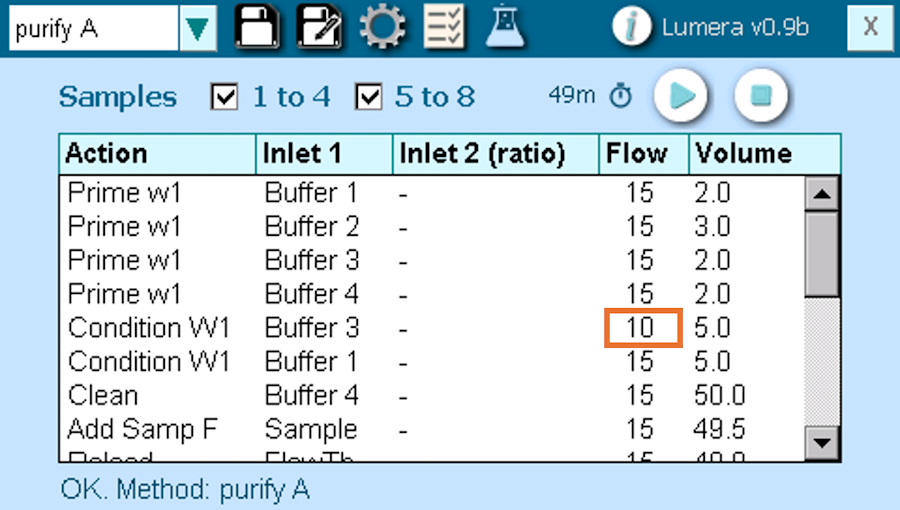

De stapparameters zijn bijgewerkt.
Nieuwe stap toevoegen

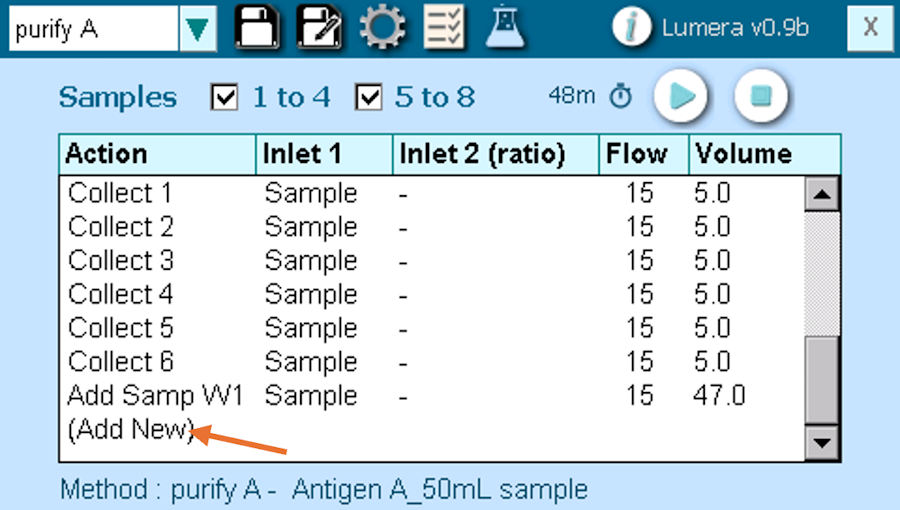

Tik op " Nieuw toevoegen ", dat is de laatste stap van de methode.
De pagina voor het bewerken van methoden wordt weergegeven. Standaardwaarden worden ingevuld.
Bewerk de stapparameters en tik vervolgens op " OK ".
De nieuwe stap wordt nu aan het einde van de methode toegevoegd.

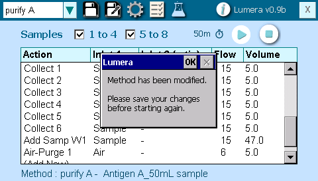

Opslagmethode

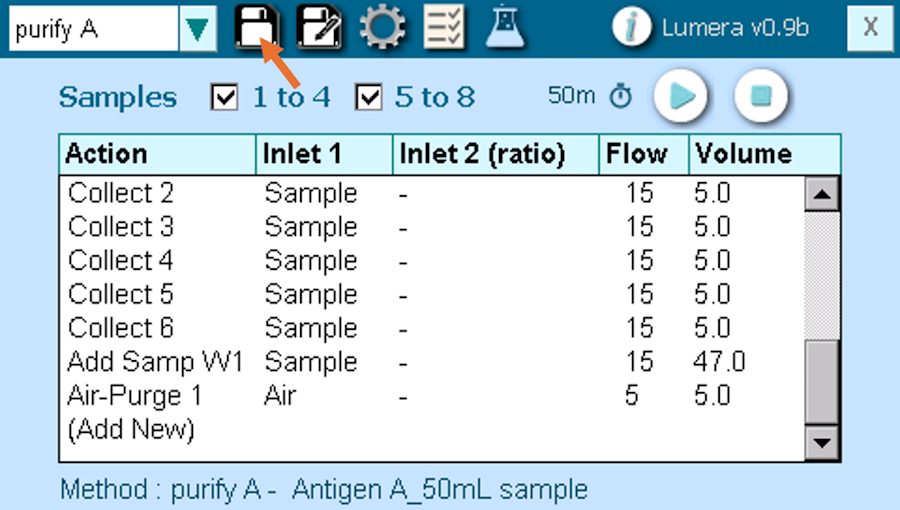

Tik op het pictogram ' Opslaan ' om je wijzigingen op te slaan.
Selecteer voorbeelden
Gebruik de selectievakjes om te kiezen welke monsters u wilt testen. (minimaal één groep van 4).
De nummering van de monsters komt overeen met de poortnummers aan weerszijden van het instrument.
Instellingen

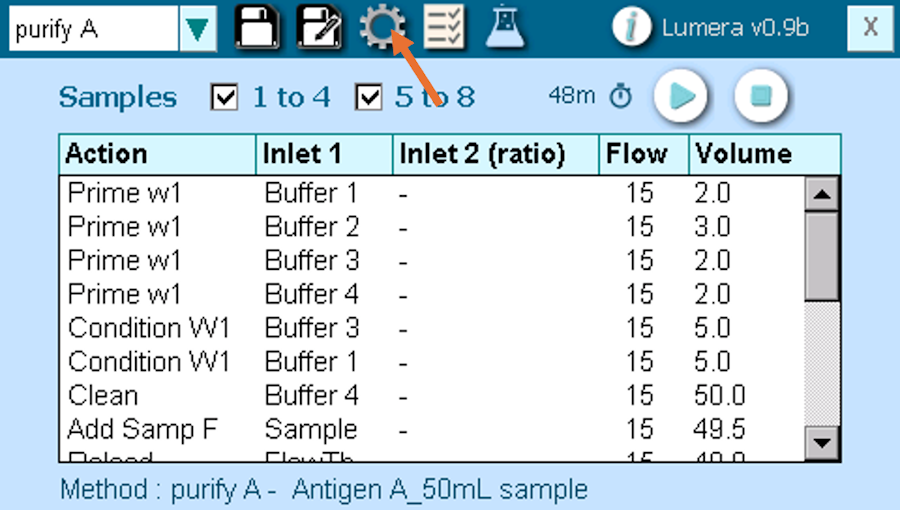

Tik op het pictogram ' Instellingen ' om het instellingenvenster te openen. Ingeschakeld wanneer het systeem inactief of gepauzeerd is.

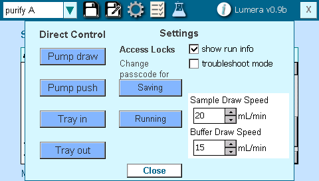

Gebruik de knoppen " Direct Control " om de pomp en de opvangbak rechtstreeks te bedienen. Dit kan handig zijn bij het oplossen van problemen met verstopte SPE-kolommen of tijdens een pauze om opgevangen fracties te verwijderen.
Directe bediening of instelling | Resultaat of actie |
|---|---|
Pomp aanzuigen/duwen | Hiermee kunt u de pompspuiten aanzuigen of uitdrukken. Kan worden gebruikt om de werking van de pomp te testen. |
Dienblad in/uit | Hiermee schuift u de lade naar binnen of naar buiten. Kan worden gebruikt om de werking van de lade te testen. |
Toon uitvoeringsinformatie | De controlefunctie toont de benodigde buffervolumes voor een methode voordat deze wordt gestart. De informatie omvat onder andere hoeveel monster er is toegevoegd. |
Problemen oplossen | Door dit vakje aan te vinken, kan de LUMERA de initialisatie overslaan bij het inschakelen. Dit vakje moet altijd uitgevinkt blijven, behalve tijdens het oplossen van problemen. |
Monsternamesnelheid | Kan worden verhoogd of verlaagd met behulp van de pijlen. |
Buffertekensnelheid | Met behulp van de pijlen kan de snelheid waarmee de spuitpompen buffers opzuigen worden aangepast. Voor stroperigere buffers kan deze snelheid worden verlaagd. |
Begin

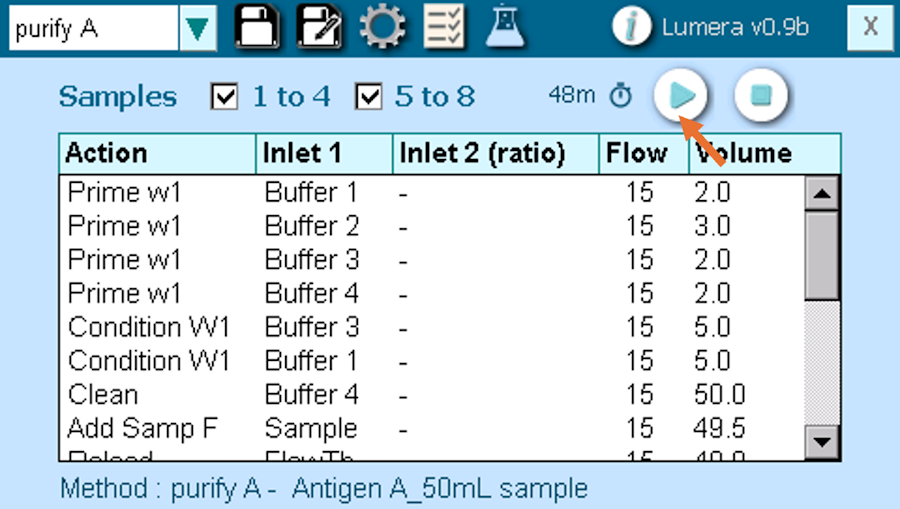

Nadat u uw methode en monsters hebt geselecteerd, drukt u op de knop " start " om de analyse te starten.
De " pauze "-knop wordt zichtbaar, de huidige stap wordt gemarkeerd, de tijd begint af te tellen en de uitvoeringsstatus wordt onderaan
