SPE-03 Softwarebesturing

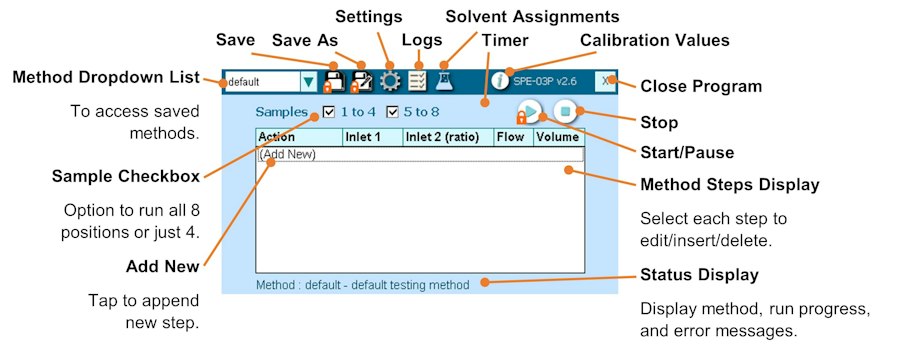

De SPE-03 heeft een eenvoudige touchscreen-interface waarop tot 100 methoden met elk 100 regels kunnen worden opgeslagen. De bedieningselementen zijn intuïtief ontworpen en gerangschikt zoals hieronder weergegeven:

Maximale debietlimieten:

Spoelen = 70 ml/min
Overige handelingen (niet spoelen) met cartridges = 20 ml/min
Overige handelingen (niet spoelen) met schijven = 70 ml/min
Neem contact op met de PromoChrom-ondersteuning via support@promochrom.com als u van plan bent deze limieten te overschrijden.

Een nieuwe methode ontwikkelen

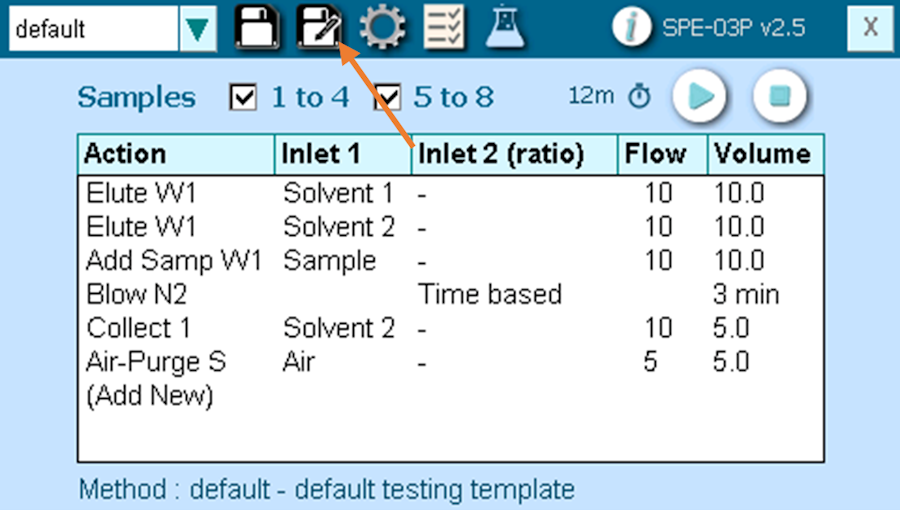

Tik op het pictogram 'Opslaan als'.

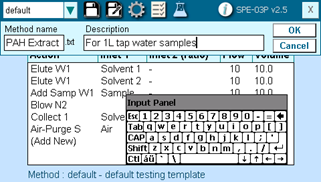

Voer de nieuwe methodenaam en -beschrijving in en tik op "OK".
De nieuwe methode is nu klaar voor gebruik.

Verwijder stap

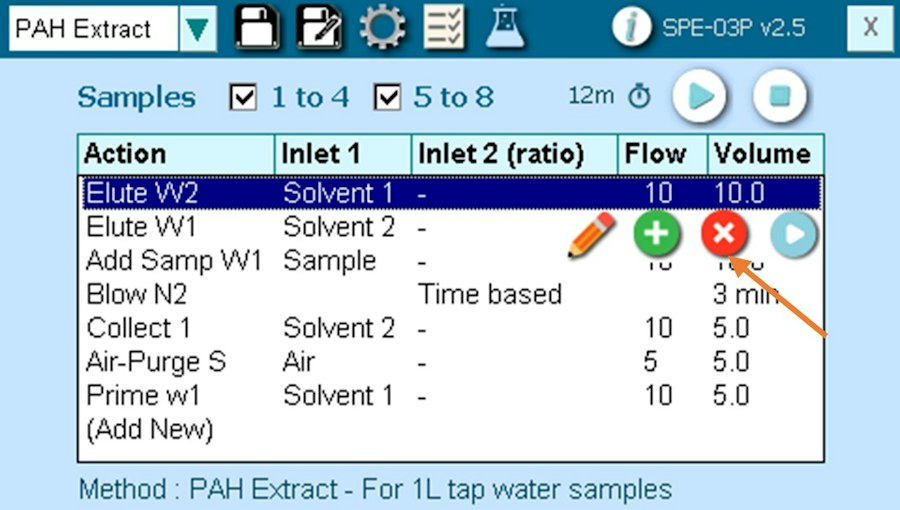

Selecteer de stap die u wilt verwijderen en tik op het rode " X "-pictogram.

Voeg stap in

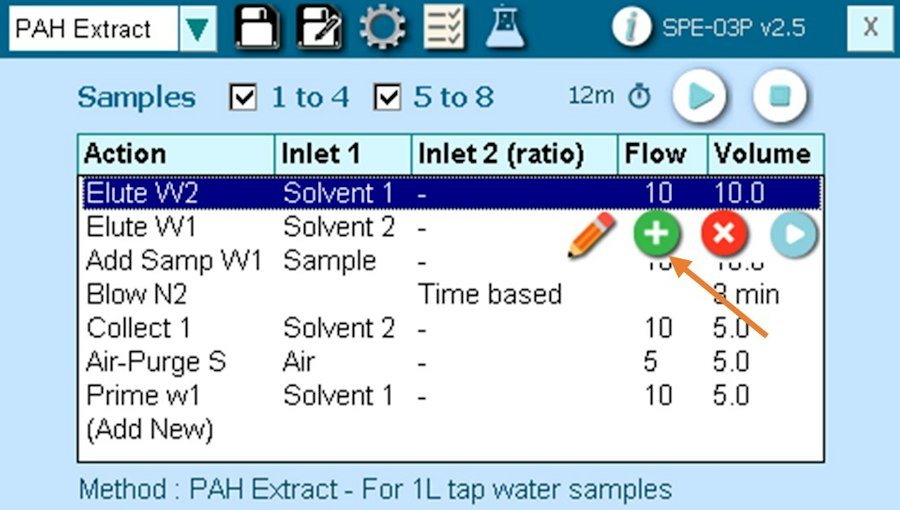

Selecteer hierboven de stap die u wilt invoegen en tik op het groene " + " pictogram.

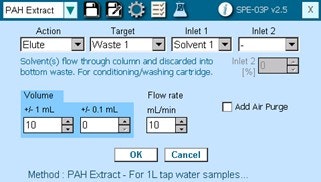

De pagina voor het bewerken van de methode wordt weergegeven. De waarden worden ingevuld op basis van de geselecteerde stap.

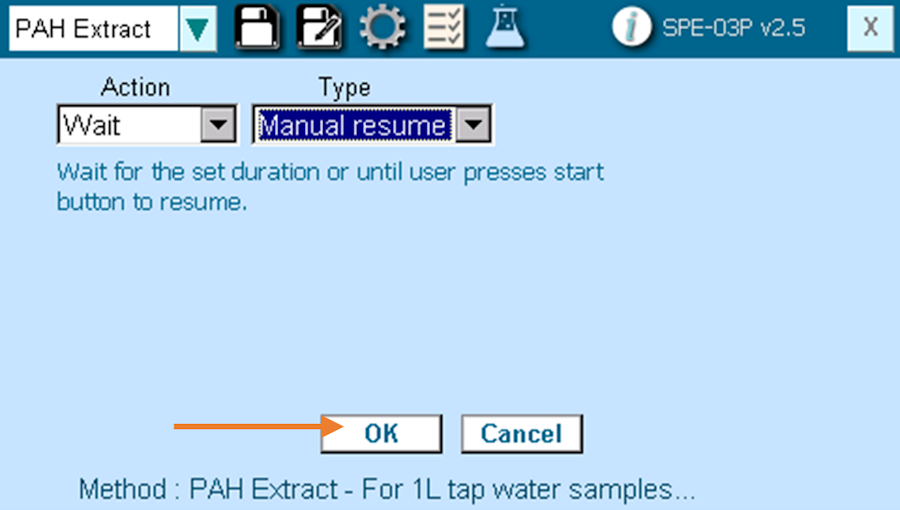

Kies de nieuwe actie en parameters en tik vervolgens op "OK".

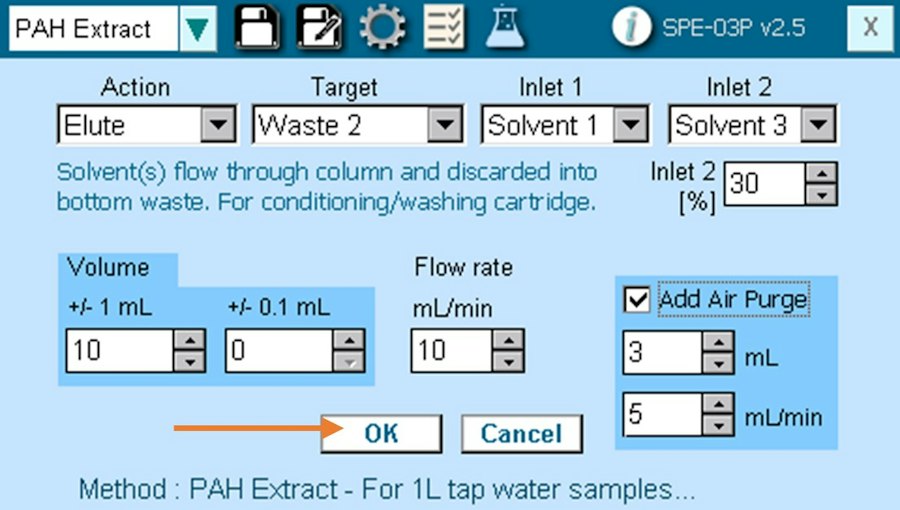

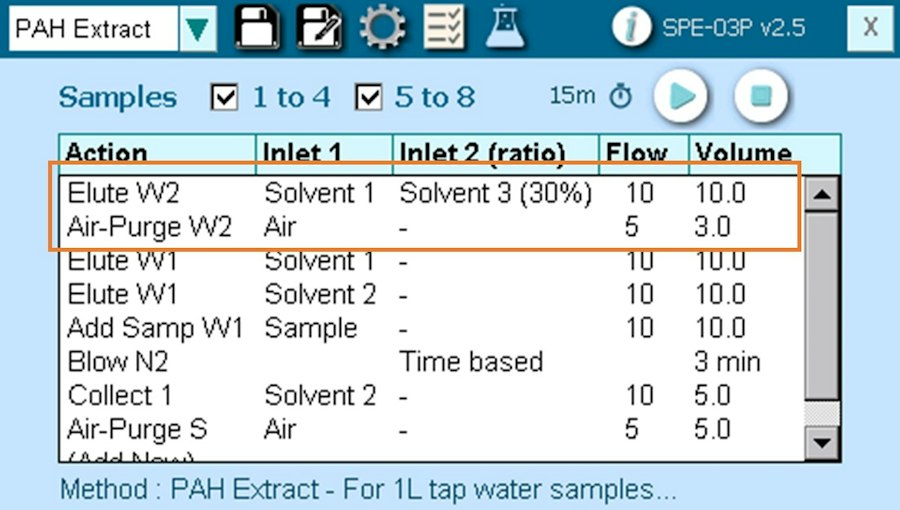

De nieuwe stap wordt nu ingevoegd vóór de eerder geselecteerde stap. Als "Luchtzuivering toevoegen" is geselecteerd, wordt een extra luchtzuiveringsstap toegevoegd.

Bestaande stappen bewerken

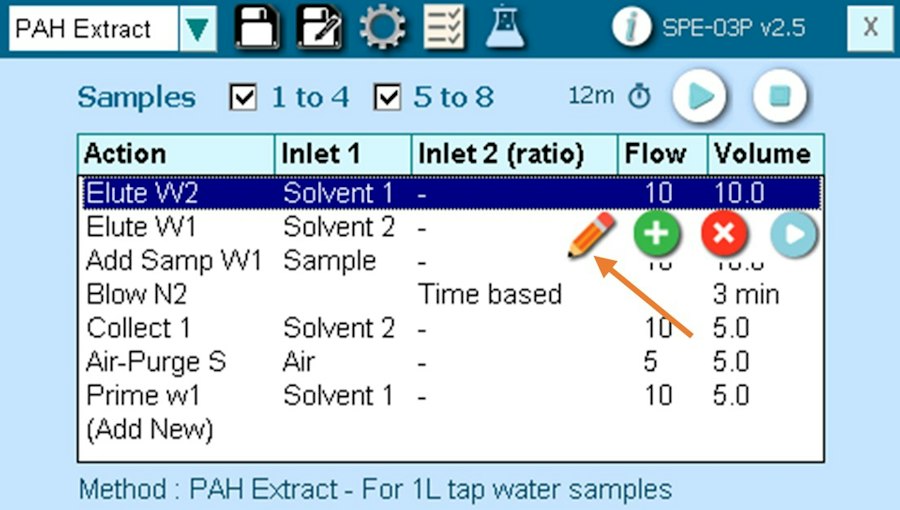

Selecteer de stap die u wilt bewerken en tik op het potloodpictogram .
De pagina voor het bewerken van de methode wordt weergegeven. De waarden worden ingevuld op basis van de geselecteerde stap.
Bewerk de stapparameters en tik vervolgens op "OK".
De stapparameters zijn bijgewerkt.

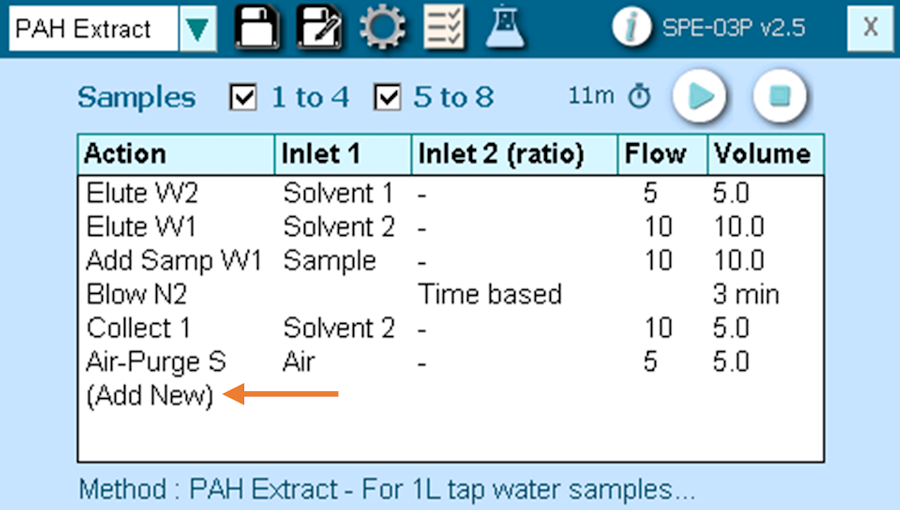

Voeg een nieuwe stap toe aan het einde van een methode.

Tik op " Nieuw toevoegen ", dat is de laatste stap van de methode.
De pagina voor het bewerken van methoden wordt weergegeven. Standaardwaarden worden ingevuld.
Bewerk de stapparameters en tik vervolgens op "OK".

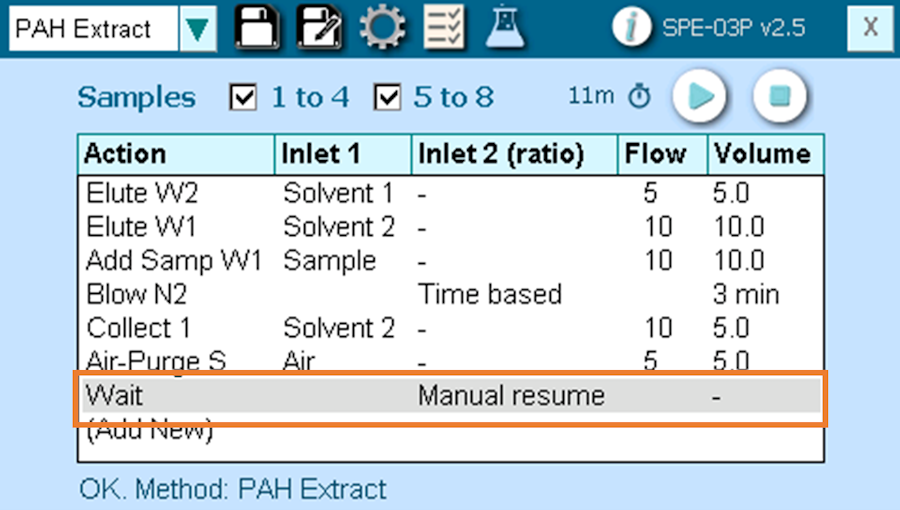

De nieuwe stap wordt nu aan het einde van de methode toegevoegd.

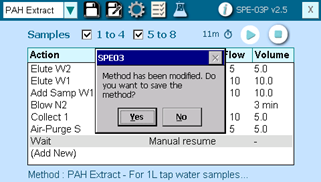

Opslagmethode

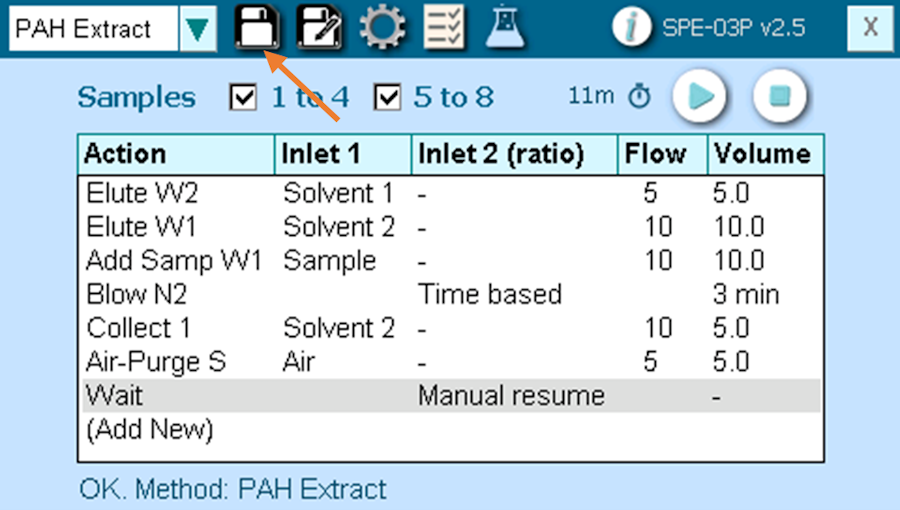

Tik op het pictogram ' Opslaan ' om je wijzigingen op te slaan.

Selecteer voorbeelden

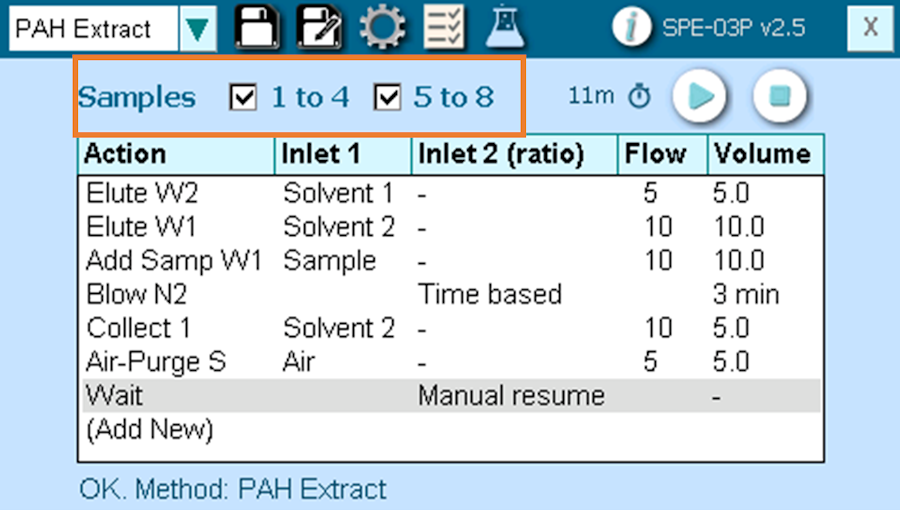

Gebruik de selectievakjes om te kiezen welke monsters u wilt testen. (minimaal één groep van 4).
De nummering van de monsters komt overeen met de poortnummers aan weerszijden van het instrument.

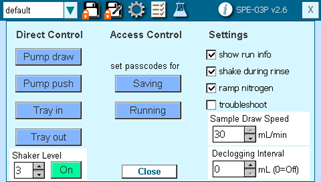

Instellingen

Tik op het pictogram ' Instellingen ' om het instellingenvenster te openen. Ingeschakeld wanneer het systeem inactief of gepauzeerd is.
Er mag geen actieve of gepauzeerde methode zijn om wijzigingen in de "Instellingen" toe te passen.

Gebruik de knoppen " Direct Control " om de pomp en de opvangbak rechtstreeks te bedienen. Dit kan handig zijn bij het oplossen van problemen met verstopte SPE-kolommen of tijdens een pauze om opgevangen fracties te verwijderen.

Directe bediening of instelling	Resultaat of actie
Pomp aanzuigen/duwen	Hiermee kunt u de pompspuiten aanzuigen of uitdrukken. Kan worden gebruikt om de werking van de pomp te testen.
Dienblad in/uit	Hiermee schuift u de lade naar binnen of naar buiten. Kan worden gebruikt om de werking van de lade te testen.
Shaker aan/uit	Hiermee kunt u de resonantiekamers in- en uitschakelen. Kan worden gebruikt om de werking van de trilresonantiekamer te testen.
Schudniveau	Hiermee stelt u de trillingssterkte van de resonatoren in. Niveau 3 wordt aanbevolen voor de meeste toepassingen.
Toon uitvoeringsinformatie	Tijdens een run wordt de informatie onderaan het SPE03-programmascherm weergegeven. Deze informatie omvat onder andere de hoeveelheid toegevoegd monster.
Schudden tijdens het spoelen	Door dit vakje aan te vinken, kunnen de resonatoren tijdens het spoelen en het toevoeren van spoelwater worden ingeschakeld. Standaard is dit vakje aangevinkt.
Ramp stikstof	Door deze controle wordt de N2-stroom gedurende de eerste 30 seconden van een op tijd gebaseerde actiestap met N2-blazen stapsgewijs verhoogd, elke 10 seconden.
Problemen oplossen	Door dit vakje aan te vinken, kan de SPE-03 de initialisatie overslaan bij het inschakelen. Dit vakje moet altijd uitgevinkt blijven, behalve tijdens het actief oplossen van problemen.
Monsternamesnelheid	Kan worden verhoogd of verlaagd met behulp van de pijlen.
Ontstoppingsinterval Het doel van deze automatische ontstoppingsfunctie is om inline filters en anti-verstoppingstips tijdelijk te reinigen van opgehoopt vuil afkomstig van monsters. De ontstoppingsintervalfunctie werkt door 3 ml monster aan te zuigen en dit vervolgens met een stroomsnelheid van 15 ml/min terug te voeren naar de betreffende monsterflesjes. Open het tabblad " Instellingen " in het hoofdscherm van de SPE-03. Wijzig de waarde van “ Ontstoppingsinterval ” van 0. Het ontstoppingsinterval wordt automatisch geactiveerd wanneer Inlaat 1 is ingesteld op Monstername (bijv. Monster toevoegen, Monster verzamelen). Het kan worden ingesteld om met regelmatige tussenpozen te werken, van elke 5 ml tot elke 255 ml. Als het ontstop
